高精度 人体検温システム
新型コロナウイルス感染拡大防止のため、
体温検知カメラの導入が増加しております。
人体温度測定システムの特徴
- 体温測定精度±0.3℃を+実現します。
- 顔検知機能（AI機能）により、顔温度以外の誤測定を最小限に抑えます。
- 異常検知の際に即時にアラーム発信ができます。（カメラにサイレン、LED搭載）

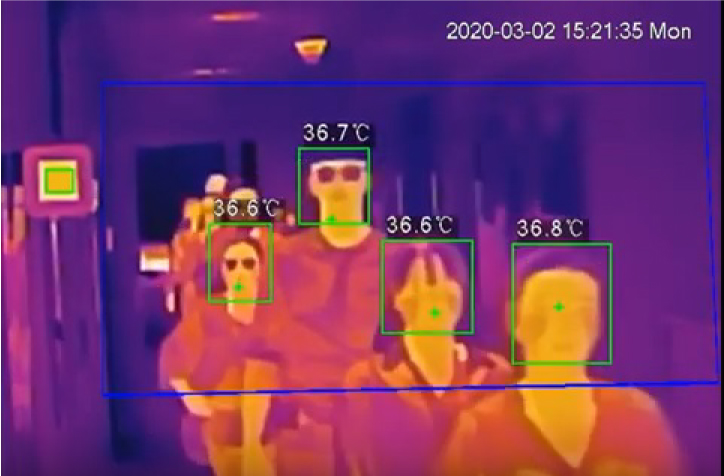

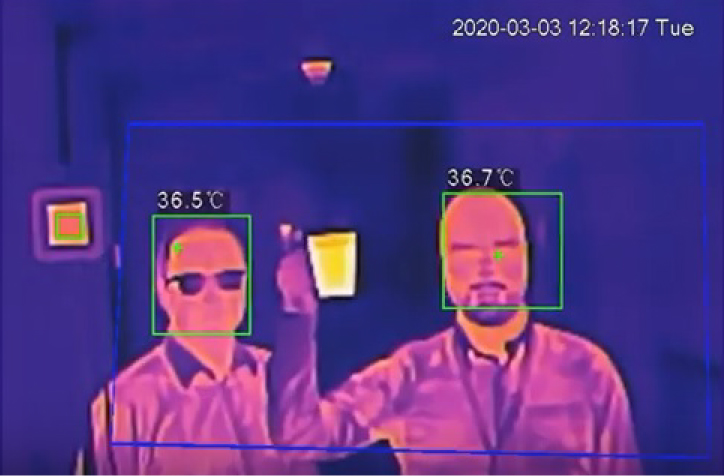

- サーマル映像とライブ映像が同時に見えるので状況把握しやすいです。
（カメラレンズが2眼対応）
製品概要図

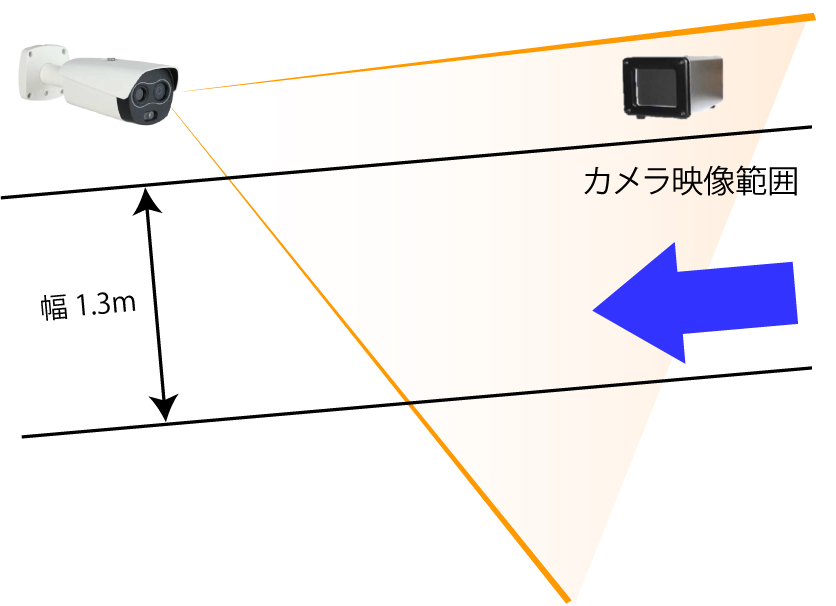

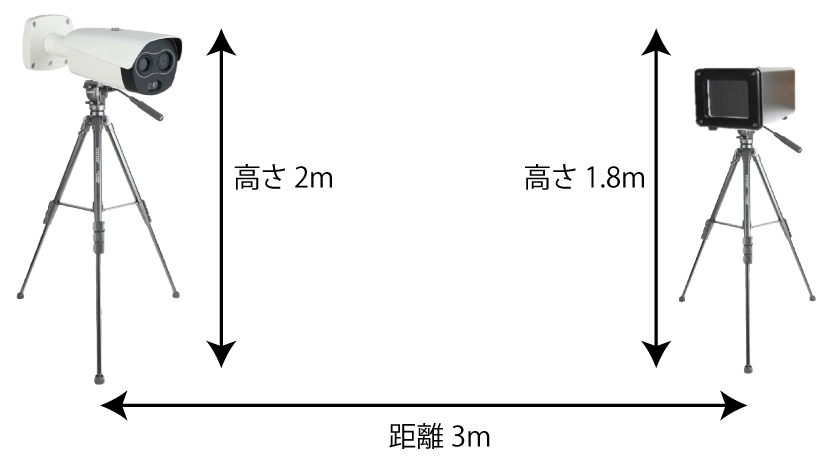

設置概要
| 黒体とカメラの距離 | ⼈とカメラの距離 | 温度測定の推奨幅 |
|---|---|---|
| 3メートル | 3メートル | 1.3メートル |
〈横から見た図〉
〈上から見た図〉
機器内容

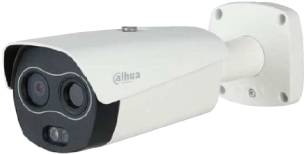

サーマルカメラDHI-TPC-BF3221-T
- 搭載レンズ
サーマルレンズ：7㎜
可視光レンズ：8㎜ - 温度測定範囲30℃〜45℃
- 温度測定精度±0.3℃
- 電源：12V2A もしくはPOE対応
三脚との接続専⽤⾦具
- 三脚
- カメラ電源
黒体（標準機）JQ-D70Z
- 作業温度：40℃
（環境温度5℃〜50℃） - 温度安定性：±(0.1〜0.2)℃/
30min - 電源：100-220VAC 50Hz
三脚との接続専⽤⾦具
- 三脚
- カメラ電源
※設定にPCが必要です
| 機器 | 型番 | 数量 | |
|---|---|---|---|
| サーマルカメラ | DH-TPC-BF3221-T | １ | 解像度：256*192 サーマルレンズ:7ｍｍ 可視光：1/2.8 1080P 可視光レンズ：8ｍｍ 温度測定範囲：30℃〜45℃ 温度測定精度：±0.3℃（黒体使⽤） |
| 黒体 | JQ-D70Z | １ | 環境温度：40℃ 温度測定精度：±0.2℃ 温度安定性：±0.1〜0.2℃/30min |
| カメラ⽤電源 | 12V/2A PSEアダプター | １ | |
| 黒体⽤電源ケーブル | PSE ACコード | １ | |
| 三脚 | VCT-999 | ２ | |
| 接続金具 | RAW021 | ２ | 三脚とカメラ接続⽤ |
| ※ レコーダー | DHI-NVR5216-16P-I | 1 | AIレコーダー 16ＣＨ対応内臓POEあり 顔検知/認証機能あり 録画/検索⽤ |
FAQ
- Q1黒体の役割とは？
- ⼀定温度の基準ソースとして使⽤致します。人体の温度を測定するとき、黒体は35℃に設定致します。
それにより±0.3℃の精度を満たすための温度補正の役割となります。
黒体は、カメラとの接続はありません。電源を⼊れてカメラ画面内に配置するだけです。 - Q2機器の安定化に必要な時間は？
- 黒体は電源を⼊れて20分間余熱します。サーマルカメラは電源を⼊れて60分余熱すると最高の効果が得られます。
- Q3温度測定に最適な温度範囲は？
- 屋内の無風で安定した環境であれば10℃〜30℃となります。
- Q4温度測定に最適な距離は？
- 黒体と機器間の距離と同じです。7mmの検出距離は3メートル、幅は1.3メートルです。
- Q5検知できる顔の数は？
- 通常の使⽤では、最適な距離、範囲に人がいない場合もあり、遠すぎたり重複することもあるので正確な数はありません。尚検知速度は0.3秒/人となります。
